    2024.04.23
    • 情報通信
    世界初のミックスドシグナルベースバンド復調回路による 20Gb/s QPSK無線伝送技術を開発

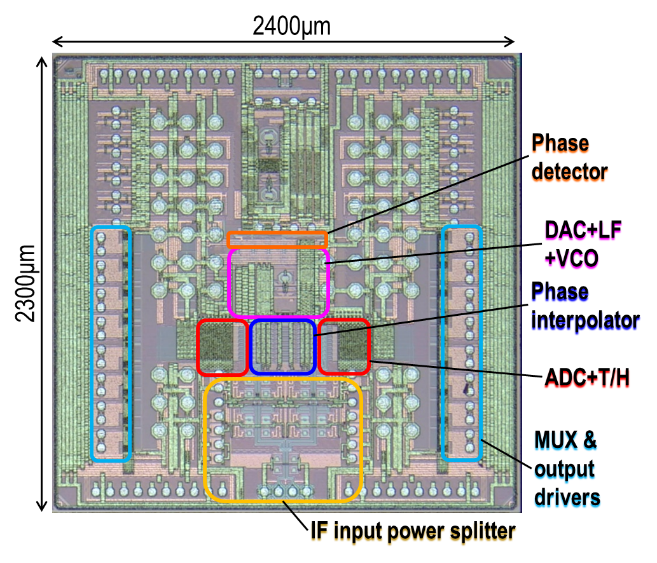

    研究成果のポイント ミックスドシグナル技術を用いて超高速情報伝送の実現と電力効率の改善へ 無線通信に用いられるベースバンド復調回路(注1)は通常、高速・高分解能ADC(注2)と大規模DSP(注3)で構成されています。従来の構成を用いて数+Gb/sを超える高速な通信を行う場合、ADCとDSPへの要求性能が高くなり電力効率が悪化します。 今回、ミックスドシグナル(注4)技術を用いて高速・低分解能ADCと小規模DSPからなる世界初のベースバンド復調回路を、ザインエレクトロニクス株式会社、国立研究開発法人情報通信研究機構(NICT(エヌアイシーティー))、国立大学法人広島大学が共同で開発しました。これにより数+Gb/sを超える超高速通信を実現しながらも、電力効率が改善することで大幅な電力削減が見込まれます。   ベースバンド復調回路を搭載した受信用半導体で20Gb/s QPSK通信が可能に ベースバンド復調回路を搭載した受信用半導体とロジック回路を搭載したFPGA(注5)を開発し20Gb/s QPSK(注6) 変調された電気信号の受信を実現しました。FPGAに実装した機能は実用化の際にはベースバンド受信用半導体に統合します。   概要 ザインエレクトロニクス、NICT、広島大学は共同で、総務省研究開発プロジェクトの一環で、世界初のミックスドシグナル広帯域ベースバンド回路による毎秒20ギガビットの超高速情報伝送を実現しました。ザインエレクトロニクスは設計・測定全般を、広島大学大学院先進理工系科学研究科の藤島実教授らは設計・測定についての議論を、NICTは測定についての議論や測定補助をそれぞれ担当しました。 この半導体回路は、キャリア(注7)周波数をシンボル(注8)・キャリア周波数の整数倍にすることで回路を簡素化することができます。キャリア、タイミング(注9)とデータ復元機能を統合する独自の回路構成 (ミックスドシグナルコスタス・ループ) を用いることで超高速情報伝送を実現しました。高速・低解像度ADCは8相タイムインターリーブ(回路全体で出力を8倍速化)毎秒40ギガサンプルの3bit ADCを実装し、これにFPGAを用いてデータを復元することで実現しました。 本研究成果は、2024 IEEE Custom Integrated Circuits Conference (CICC、2024年4月21日~4月24日、米国コロラド州デンバー)で発表を行いました[1]。 図1. 新開発した世界初のミックスドシグナルベースバンド復調回路を搭載した受信用半導体   今後の展開 今回の研究成果により、ミックスドシグナル型アーキテクチャを通じて、より高性能でありながらも、エネルギー効率にも優れた回路実装への道を拓くものとなりました。   用語説明 (注1)ベースバンド復調回路: 変調されて無線送信されたベースバンド信号(デジタル信号)を、受信機側で元のベースバンド信号に復調する回路 (注2)ADC: アナログ・デジタル変換回路 (注3)DSP: デジタルシグナルプロセッサ (注4)ミックスドシグナル: アナログ信号とデジタル信号の両方を取り扱う回路 (注5)FPGA: Field Programmable Gate Array (注6)QPSK: Quaternary Phase Shift Keying (四位相偏移変調) であり、一度の変調で4値 (2ビット)を表現できる変調方式。 (注7)キャリア: 信号を送受信するために使用される電波 (注8)シンボル:情報を電波に載せる時の変調信号の単位 (注9)タイミング: データ生成に必要な時間情報のこと   総務省研究開発プロジェクトの背景 総務省では、新たな電波利用ニーズの拡大に対応するため、周波数のひっ迫状況を緩和し、電波の有効利用を目的とした電波資源拡大のための研究開発を行い、超大容量無線通信を実現可能とし、新たな周波数帯の利用を促進することにより電波資源の拡大に資することを目標としております。   本成果の一部は総務省電波資源拡大のための研究開発(JPJ000254)によるものです。 課題名:テラヘルツ波による超大容量無線LAN伝送技術の研究開発 課題イトランシーバ技術の研究開発   参考文献 [1] Shunichi Kubo1, Yuji Gendai1, Satoshi Miura1, Shinsuke Hara2,3, Satoru Tanoi2, Akifumi Kasamatsu2, Takeshi Yoshida3, Satoshi Tanaka3, Shuhei Amakawa3, Minoru Fujishima3, “A 20Gb/s QPSK Receiver with Mixed-Signal Carrier, Timing, and Data Recovery Using 3-bit ADCs ,” 2024 IEEE Custom Integrated Circuits Conference. 1THine Electronics, Inc., 2National Institute of Information and Communications Technology, 3Hiroshima University   報道発表資料(269.86 KB) 国際会議:2024 IEEE CICC 研究者ガイドブック(藤島 実 教授)   【報道関係者 お問い合わせ先】 ザインエレクトロニクス株式会社取締役総務部長山本武男 電話:03-5217-6660 E-mail:investors*thine.co.jp   国立研究開発法人情報通信研究機構 <研究に関すること> 未来ICT研究所小金井フロンティア研究センター研究センター長笠松章史 E-mail:kasa*nict.go.jp   <広報に関すること> 広報部 報道室 E-mail:publicity*nict.go.jp   国立大学法人広島大学 <研究に関すること> 大学院先進理工系科学研究科教授藤島実 電話:082-424-6269 E-mail:fuji*hiroshima-u.ac.jp <広報に関すること> 広報室電話:082-424-3749 E-Mail:koho*office.hiroshima-u.ac.jp   (注: *は半角@に置き換えてください)

    • 情報通信
    • 半導体
    2026.03.05
    • 情報通信
    • 半導体
    サブマイクロ秒・700Gbps超を実現する 低遅延データ圧縮通信技術を開発 ~FPGAクラスタにおける通信ボトルネックの解消に貢献~

    大学共同利用機関法人 情報・システム研究機構 国立情報学研究所(NII、所長:黒橋 禎夫、東京都千代田区)アーキテクチャ科学研究系 教授/所長補佐、鯉渕 道紘、特任助教 平澤 将一は、国立大学法人 広島大学(学長: 越智 光夫、広島県東広島市)大学院先進理工系科学研究科教授 中野 浩嗣、富士通株式会社(代表取締役社長 時田 隆仁、本店 神奈川県川崎市中原区)シニアプロジェクトディレクター 福本 尚人、リサーチディレクター 本田 巧の研究グループと共同で、FPGAクラスタにおける通信性能を大幅に引き上げる超低遅延・高帯域圧縮通信技術を開発しました。本技術は、FPGA間通信においてデータ圧縮と復号を含めて590ナノ秒という極めて低い遅延を実現し、さらに1 台のFPGAあたり最大757Gbpsの実効通信帯域を達成しました。本成果は、計算性能の高さに比べ通信性能がボトルネックとなっていたためFPGAベースの高性能計算システムに対し、高いスケーラビリティを提供するものです。   近年、書き換え可能な専用回路(FPGA: Field Programmable Gate Array)を多数つなぎ、高速・低遅延・省電力で特定の処理を並列実行できる計算システム(以後、FPGAクラスタと呼ぶ)が注目を集めています。高性能なFPGA カードには高帯域なメモリが搭載され、単体カード内の計算性能およびメモリアクセス性能は大きく向上しています。一方で、FPGA間の通信帯域や通信遅延は依然として制約が大きく、特に集合通信*1を多用する大規模並列処理やAI学習では、通信がシステム全体の性能を支配する要因となっていました。 この問題を解決する手段としてデータ圧縮が注目されていますが、従来のデータ圧縮方式はハードウェア実装の複雑さや処理遅延の増大が課題となり、超低遅延通信には適していませんでした。 本研究では、この問題を解決するデータ圧縮通信技術を開発しました。特徴は、どのような場合でも通信データが元より大きくならない軽量な圧縮方式と、通信路の幅に合わせてデータを整列させる独自の回路構成を組み合わせている点です。図1に示す提案FPGA回路の例では、16個の数値データ(合計512ビット)をメモリから一度に受け取り、これらを圧縮後、256ビット幅の通信路に効率よく送り出します。従来の方式では、圧縮後のデータを通信路の幅にぴったり合わせる処理が難しく、これが通信速度の低下を招いていました。本技術では、まず入力されたデータの並び順を入れ替えることで、複数のデータを同時に並列に圧縮でき、処理を高速化できます。圧縮されたデータは通信路の幅に揃えて送り出されるため、通信帯域を無駄なく活用できます。この例の回路を用いた評価では、実質的に通信性能を非圧縮時と比べて約2倍に高めながら、通信全体の遅延をサブマイクロ秒(100万分の1秒未満)という低遅延に抑えることに成功しました*2。 本技術は、光技術を用いた高速通信回線を備えるFPGAクラスタにおいて実装され、1対1の通信だけでなく、集合通信においても最大757Gbpsという高い通信性能を達成しました。さらに、AIの分散学習で用いられる勾配データの通信に適用したところ、学習結果の精度にほとんど影響を与えないことも分かりました。 図1: 16個(計512ビット)の入力データを圧縮して256ビットに出力する回路例   本成果は、FPGAクラスタに限らず、将来の光インターコネクトを用いた高性能計算システムやAIアクセラレータにおいても有効性が期待されます。今後は、適応的な誤差制御や様々な数値表現への拡張を進め、より幅広い応用分野への展開を目指します。   解説 (*1)複数の計算ノード(FPGAを含)間でデータを一斉に送受信・共有する並列計算向けの通信方式。 (*2)評価に用いたFPGAクラスタは、8台のFPGAを約50Gbpsの専用光リンクで相互に接続する構成。各FPGAは異なるXeonサーバーに格納されている。詳細: Michihiro Koibuchi, Takumi Honda, Naoto Fukumoto, Shoichi Hirasawa, Koji Nakano, A 590-nanosecond 757-Gbps FPGA Lossy Compressed Network, IEEE Transactions on Parallel and Distributed Systems, Volume 37, Issue 4, pp.836-848, 2026 DOI 10.1109/TPDS.2026.3659817.   【プレスリリース】サブマイクロ秒・700Gbps超を実現する低遅延データ圧縮通信技術を開発.pdf(1 MB) 掲載ジャーナル:IEEE Transactions on Parallel and Distributed Systems 研究者ガイドブック(中野 浩嗣教授)   【お問い合わせ先】 <メディアの皆さまからのお問い合わせ先> 大学共同利用機関法人 情報・システム研究機構 国立情報学研究所 総務部 総務企画課 企画・広報チーム TEL:03-4212-2164E-mail:media*nii.ac.jp   国立大学法人 広島大学 広報室 TEL:082-424-3749E-mail:koho*office.hiroshima-u.ac.jp   (*は半角@に置き換えてください)
